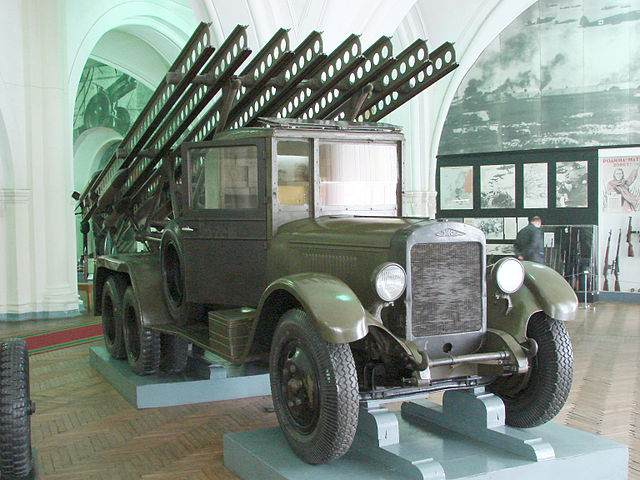

![БМ-13 — советская боевая машина реактивной артиллерии, периода Великой Отечественной войны, наиболее массовая советская боевая машина (БМ) этого класса. Наиболее широко известна под народным прозвищем «Катюша», солдаты Третьего рейха называли её «орга́н Сталина» из-за звука, издаваемого оперением ракет.Первые экспериментальные пусковые установки БМ-13 на шасси машин ЗИС-6 были изготовлены в июне 1941 года[2] в количестве восьми штук — две в Воронеже, на заводе имени Коминтерна[3] и шесть в Москве в НИИ-3 НКБ СССР, причём одна установка была отправлена в Севастополь на испытания. Поэтому на формирование первой экспериментальной батареи в МВО были использованы семь установок[4].До апреля 1943 года для монтажа пусковых установок М-13-16 (для шестнадцати 132-мм рективных снарядов М-13) гвардейских реактивных миномётов БМ-13-16 использовали разные шасси — с июля до 15 октября 1941 года ЗИС-6 (372, в том числе и для небольшого числа БМ-8-36). Затем на шасси гусеничного артиллерийского тягача СТЗ-5-НАТИ и грузовика ЗИС-5, а с начала 1942 года на шасси поставляемых в СССР по Ленд-лизу американских, британских и канадских грузовиков: Студебекер ЮС6 (Studebaker US6, США), Джи-Эм-Си 352 (GMC CCRW 352, США), Итернейшнл М-5 «Интер» (International М-5Н-6-318, США), Форд-Мармон-Херрингтон (Ford-Marmon-Herrington НН6-СОЕ4, США), Шевроле Г7107/Г7117 (Chevrolet G7107/ G7117, США), Додж Т203 (Dodge Т-203В, Канада) (не путать с известными Dodge WC-51 и WC-52 (США) грузоподъёмностью 3/4 тонны — «Додж три четверти»), Бедфорд (Bedford OYD, Великобритания), Форд ВОТ-8 «Фордзон» (Ford WOT-8 «Fordson», Канада — «Форд „канадский“»), трёхосный Остин К-6 (Austin К-6А, Великобритания)[5].
С апреля 1943 года появилась БМ-13Н — модификация БМ-13-16 на шасси только Студебекер ЮС6. Индекс «Н» — нормализованная.Оружие относительно простое, состоящее из рельсовых направляющих и устройства их наведения. Для наводки были предусмотрены поворотный и подъёмный механизмы и артиллерийский прицел. В задней части машины находились два домкрата, обеспечивающие бо́льшую устойчивость при стрельбе. На одной машине могло размещаться от 14 до 48 направляющих.
Корпус реактивного снаряда (ракеты) представлял собой сварной цилиндр, поделённый на три отсека — отсек боевой части, двигательный отсек (камера сгорания с топливом) и реактивное сопло. Реактивный снаряд М-13 для наземной установки БМ-13 имел длину 1,41 метра, диаметр 132 миллиметра и массу 42,3 кг. Внутри цилиндра с оперением находилась твёрдая нитроцеллюлоза. Масса боевой части снаряда М-13 22 кг. Масса взрывчатого вещества снаряда М-13 4,9 кг — «как шесть противотанковых гранат». Дальность стрельбы — до 8,4 км.
Продолжительность залпа у БМ-13 (16 снарядов) — 7—10 секунд, у БМ-8 (24—48 снарядов) — 8—10 секунд; время заряжания — 5—10 минут. Запуск производился рукояточной электрокатушкой, соединённой с аккумуляторной батарей и контактами на направляющих — при повороте рукоятки по очереди замыкались контакты и в очередном из снарядов срабатывал пусковой пиропатрон[7]. Крайне редко при большом количестве направляющих на установке применялись две катушки одновременно.
При вдвое большем заряде ВВ, чем у «Небельверфера», поражающее воздействие на небронированную технику и живую силу было намного сильнее. Это было достигнуто путём увеличения газового давления взрыва из-за встречного движения детонации. Подрыв ВВ осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ) и когда две волны детонации встречались, газовое давление взрыва в месте встречи резко возрастало, вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600—800 °C и имели хорошее зажигающее действие. Кроме корпуса разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5—2 раза по сравнению с артиллерийским снарядами аналогичного калибра. Именно поэтому возникла легенда о «термитном заряде» в боеприпасах «Катюш». Термитный заряд испытывался в Ленинграде весной 1942 года, но оказался излишним — после залпа «катюш» и так всё горело (из сборника «Гвардии „катюша“»[источник не указан 403 дня]). Совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект. В отличие от немецкого Nebelwerfer, представляет собой площадное оружие низкой точности с большим разбросом снарядов по местности. Вследствие этого точные удары, как у Nebelwerfer, наносить было бессмысленно.](https://i.ibb.co/5FqbL99/13.jpg)
