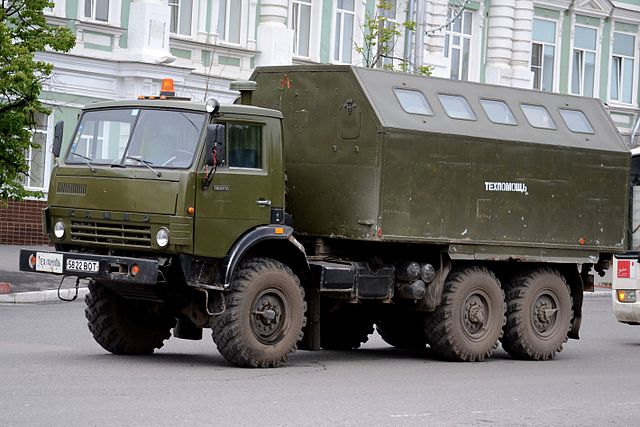

КамАЗ-4310 — грузовик повышенной проходимости Камского автомобильного завода, основная модель. Значительная часть этих машин производилась для Советской Армии.Раздаточная коробка с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включённым передним мостом и мостами задней тележки в отношении 1:2.
Передаточные числа раздаточной коробки:
I — 1,692;
II — 0,917.
Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. С 1988 года управление раздаточной коробкой — с пневматическим приводом.
Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л. с.).
Передача мощности от силового агрегата к мостам осуществляется при помощи карданной передачи. Автомобиль имеет четыре карданных вала: промежуточный, привода среднего моста, привода заднего моста и привода переднего моста.
Главная передача ведущих мостов — двойная: пара конических шестерён со спиральным зубом и пара цилиндрических косозубых шестерён; передаточное число 7,22. Средний мост — проходной.
Передний мост выполнен с шарнирами равных угловых скоростей дискового типа («Тракта»).
Рулевой механизм представляет собой винт с шариковой гайкой и поршень-рейку, которая находится в зацеплении с зубчатым сектором вала сошки. Рулевое управление с гидроусилителем, передаточное число рулевого механизма — 20.
Подвеска, колёса, тормоза Править
Колёса — дисковые, обод 310—533. Шины 1220×400-533 модели ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0,8-3,2 кгс/см2 в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колёс 3,5 кгс/см2. Число колёс 6+1.
Подвеска рессорная, передняя на полуэллиптических рессорах с амортизаторами, задние концы рессор скользящие. Задняя подвеска балансирная с реактивными штангами, также построена на полуэллиптических рессорах, концы рессор — скользящие.
Рабочая тормозная система выполнена на барабанных тормозных механизмах, диаметр барабана 400 мм, ширина накладок 140 мм, разжим — кулачковый. Привод пневматический, двухконтурный, передние тормозные камеры типа 24, тележки — 24/24 с пружинными энергоаккумуляторами.
Стояночный тормоз пневматический, на тормоза тележки от пружинных энергоаккумуляторов, запасной тормоз совмещён со стояночным. Вспомогательный тормоз реализован в виде моторного замедлителя с пневматическим приводом. Привод тормозов прицепа комбинированный (двух- и однопроводный).
Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.
Электрооборудование и лебёдка Править
Напряжение бортовой сети 24 вольта, две аккумуляторные батареи 6СТ-190ТР или 190TM.
На КамАЗ-43101 устанавливался генератор Г288-Е с регулятором напряжения 111.3702, на КамАЗ-43105 и КамАЗ−43106 ставился генератор Г273-В с регулятором напряжения Я 120-М; стартер СТ142-Б1.
Лебёдка механическая, барабанного типа, с червячным редуктором и ленточным тормозом. Приводится в действие от коробки отбора мощности через карданную передачу. Трос лебёдки выдаётся вперёд и через блок может выдаваться назад. Максимальное тяговое усилие при использовании полиспаста вперёд — 10 800 кгс, назад — 15 400 кгс; без полиспаста вперёд — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперёд составляет 74,5—76,5 м и при выдаче назад 81,5—83,5 м.
Масса агрегатов (в кг) Править
двигатель — 740;
сцепление — 50;
коробка передач — 250;
раздаточная коробка с коробкой отбора мощности — 210;
карданные валы:
переднего моста — 23,
промежуточного моста — 38,
заднего моста — 19,
основного — 23;
передний мост — 640;
задний мост — 543;
средний мост — 552;
рама — 594,
кабина в сборе — 533,
платформа — 925,
лебёдка — 365
