После успешной разработки выставочного автобуса ЛАЗ-695Б и еще раз обратив внимание на требования эксплуатационников и прислушавшись к пожеланиям пассажиров, некоторые из которых были воплощены в опытной модели ЛАЗ-695Б, конструкторы ЛАЗа решили объединить успешные решения и полученный опыт, выпустив обновленную модель. Ею стал ЛАЗ-695Б эталонный, условно названный автобусом "второй модернизации".

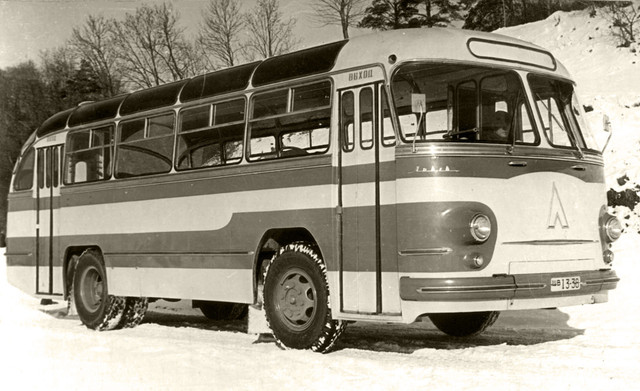

Работа над модернизацией была завершена в декабре 1958 года, хотя, кроме уменьшения колесной базы, значительных изменений в конструкцию автобуса не вносилось. Из ряда более мелких модификаций можно отметить установку новых сидений и перенос аккумулятора и бензобака на другой борт.Главным внешним отличием кузова стало увеличение высоты форточек в боковых окнах, что визуально было очень заметно. Вместе с увеличением их размера отказались и от отражателей потока воздуха, которые изготавливались из прозрачного плексигласа, в процессе эксплуатации часто мутнели и трескались. Для простоты идентификации старых моделей на фото можно отметить, что отражатели устанавливались только на серийные автобусы ЛАЗ-695, а до этого на все опытные экземпляры.Развернутые комментарии, уточнения и дополнения к материалу приветствуются. В случае, если вы обладаете другими фото эталонной модели ЛАЗ-695Б (узнать её легко — такая схема расцветки присуща только этому экземпляру), просьба отправить их скан на один из наших электронных адресов. Этим вы окажете значительную помощь в развитии проекта.Ходовая часть
Балка передней оси Двутаврового сечения.
Угол развала колес 1°.
Схождение колес (по ободу) в мм 5 - 8.
Поперечный наклон шкворня 8°.
Продольный наклон шкворня 1°30'.
Рулевая трапеция Расположена сзади балки.
Задний мост - Балка моста литая, из ковкого чугуна с прессованными стальными трубками.
Колеса Съемные, дисковые с бортовыми и запорными кольцами. Передние колеса односкатные, задние - двухскатные. Крепление колес На восьми шпильках: шпильки правых колес имеют правую резьбу, а левых колес - левую. Запасное колесо одно, закреплено под полом впереди кузова. Размер обода 7,00" (временно применяют ободья размером 6.00Т).
Шины 10,00-20". Число слоев каркаса 12. Давление в шинах в кг/см кв 5. Допускаемая нагрузка на шину (ГОСТ 5513-54) в кг 1800. Наружный диаметр шины в мм 1058.
Подвеска На четырех продольных полуэллиптических рессорах, в резиновых опорах, с корректирующими пружинами и гидравлическими амортизаторами двойного действия впереди.
Толкающие усилия и реактивный момент передаются рессорами. Передняя рессора:
Длина между центрами опор в мм 1610.
Число листов 8.
Размеры коренного листа в мм 9,5х89.
Размеры остальных листов в мм 9,5х89.
Начальный прогиб рессоры в мм 142.
Корректирующие пружины:
средний диаметр в мм 95.
диаметр проволоки в мм 19.
число витков 7,5.
Стрела прогиба подвески под номинальной нагрузкой (55 + 2 человека) в мм 40. Задняя рессора:
Длина между центрами опор в мм 1710.
Число листов 1.
Размеры коренного листа в мм 12х89.
Размеры остальных листов в мм 12х89.
Размеры двух последних листов в мм 9,5x89.
Начальный прогиб рессоры в мм 146.
Корректирующие пружины:
средний диаметр в мм 95.
диаметр проволоки в мм 19.
число витков 6,5.
Стрела прогиба подвески под номинальной нагрузкой (55 + 2 человека) в мм 50.
Механизмы управления
Рулевой механизм Глобоидальный червяк и кривошип с роликом.
Среднее передаточное отношение 23,5.
Диаметр рулевого колеса в мм 550.
Полное число оборотов рулевого колеса 5,5-6.
Угол поворота внутреннего колеса:
в право 39°30'.
влево 38°.
Ножной тормоз Колодочный, с пневматическим приводом на все колеса.
Ручной тормоз Колодочный, с .механическим приводом на задние колеса.
Компрессор Двухцилиндровый, с жидкостным охлаждением.
Смазка компрессора От системы смазки двигателя под давлением и разбрызгиванием.
Привод компрессора Клиновидным ремнем от шкива вентилятора.
Воздушные баллоны Три: один очистной, два независимых для переднего и заднего мостов.
Емкость одного воздушного баллона в л. 23.
Тормозной кран Сдвоенный, независимый дли передних и задних тормозов.
Удельная площадь тормозных накладок на тонну полного веса и см кв. 260. Педаль управления дроссельными заслонками: ход в мм 110, усилие в кг До 12.
Педаль сцепления: ход в мм 165, усилие в кг До 28
Педаль тормоза: ход в мм 115, усилие в кг До 32
Рычаг ручного тормоза: ход в мм 350, усилие в кг До 41 Регулировка сиденья водителя в мм:
по высоте ±27
по длине ±60 Обзорность (по методике НАМИ):
длина слепой зоны в м 4 (отлично)
обзорность влево в м 3 (удовлетворительно)
коэффициент обзорности 0,658 (хорошо)
видимость светофора в м 5,3 (отлично)
обзорность назад, оцениваемая по площади окон Хорошая
Электрооборудование и приборы
Система проводки Однопроводная. отрицательная клемма соединена с массой.
Напряжение 12 В.
Генератор Г-2Б, переменного тока, трехфазный, синхронный с электромагнитным возбуждением.
Выпрямитель РС-300А. селеновый, 18 шайб ABC 100х100.
Реле-регулятор РР-5, состоит из реле включения, двух регуляторов напряжения и регулятора тока, заключенных в общий кожух.
Аккумуляторные батареи Две батареи 3-СТ-135-ПМ по 6 в и общей емкостью-135 а-ч.
Стартер СТ-15, четырех полюсный с электромагнитным реле дистанционного включения и муфтой свободного хода мощностью 1,8 л. с.
Распределитель зажигания Р-21А. с центробежным н вакуумным регуляторами опережения зажигания и октан-корректором.
Катушка зажигания Б-1, пропитана маслом, с добавочным сопротивлением, закорачиваемым автоматически во время пуска двигателя.
Свечи зажигания А16У, с резьбой 14 мм, неразборные.
Фары ФГ-3А2. две, с полуразборными оптическими элементами и алюминированными рефлекторами. Подфарники ФП-102Б, два, с двухнитевыми лампами 21 : 6 св.
Внешний звуковой сигнал С- 18, электрический, состоящий из двух звуковых сигналов различного тона.
Внешний световой сигнал фарами от кнопки звукового сигнала.
Задние фонари ФП-102, два, с двухнитевыми лампами 21 : 6 св
Задние указатели поворотов ФП-102В, два.
Электродвигатель вентиляторов обдува ветровых стекол МЭ-7Б, два.
Сигнал от кондуктора к водителю С-24, электромагнитный, шумовой.
Электродвигатель вентилятора кабины водителя МЭ- 11 , мощностью 4 вт.
Стеклоочистители Два. СЛ -31 и ОТ -32, электрические.
Кузов
Тип Вагонный, цельнометаллический, с несущим основанием.
Основание и каркас Сварные, из стальных тонкостенных труб прямоугольного сечения.
Наружная облицовка Дюралюминиевые листы толщиной 1.8 мм, стальные формованные панели толщиной 1,2 мм.
Внутренняя облицовка Декоративная фанера, слоистый пластик.
Пол Стальной, в проходе дюралюминиевый.
Число дверей пассажирского помещении 2.
Расположение дверей Вне базы, задняя - входная, передняя - выходная.
Конструкции дверей Задняя - четырех створчатая, передняя - трехстворчатая.
Механизмы открывания дверей Пневматические цилиндры, по два на каждую дверь, расположены на ypoвне пола. Ширина дверных проемов в смету в мм:
по стойкам 826
по открытым створкам 690 Сиденья Двухместные, расположены по ходу автобуса.
Окна Бортовые, открывающиеся в верхней части. Число окон:
ветровых 2
по бортам 11
по скатам крыши 8
по заднему борту 2
на дверях 8 Отопление Калориферное, от радиатора охлаждения двигателя
Возможное число пассажиров в часы "пик" при предельной нагрузке 74
Весовая характеристика
Сухой вес автобуса (без заправки, запасного колеса и инструментов) в кг 5974
Вес кузова в кг 3000 Вес заправки и снаряжения в кг:
топливо 110
вода 25
масло 20
инструменты 45
запасное колесо 100
Вес снаряженного автобуса в кг 6274 Распределение веса снаряженного автобуса по осям в кг:
на переднюю ось 2082
на заднюю ось 4192 Полезная нагрузка, назначенная заводом, в кг 3850
Вес дополнительного снаряжения (огнетушитель и др.) в кг 10
Удельная грузоподъемность автобуса 0,635
Полный вес автобуса в кг 10274 Распределение полного веса автобуса по осям я кг:
на переднюю ось 3450
па заднюю ось 6824 Возможный полный вес автобуса при предельной нагрузке в часы "пик" в кг 11604
Возможное увеличение полного веса в часы "пик" в % 13
Эксплуатационные данные
Емкость в л.:
системы смазки двигателя 11.5
картера коробки передач 6.0
картера главной передачи 4.5
воздушного фильтра 0.8
ступиц колес в кг 0,95
бензинового бака 150
системы охлаждения 25 Максимальная ско
